Центробежный химический насос

Центробежный химический насос

Итальянская компания DEBEM занимается производством насосного оборудования высокого класса. Оно отличается эффективностью, надежностью, а также возможностью работы в сложных условиях. Ассортимент включает бочковые насосы серии TR. Они предназначены для быстрого перекачивания нейтральных, коррозийных и агрессивных жидкостей из резервуаров, бочек и других емкостей. Компания DEBEM предлагает купить бочковые насосы на выгодных условиях.

Насосы отличаются максимальной производительностью до 90 л/мин и могут поставляться с электрическим или пневматическим двигателем. Модели с электромотором модификаций TR-EL комплектуются защитным выключателем для исключения произвольного перезапуска после аварийного прекращения подачи энергии.

Особенности бочковых насосов DEBEM

Возможно несколько вариантов исполнения – из полипропилена, PVDF или нержавеющей стали.

Отсутствие внутренних механических уплотнений, которые чаще всего быстро изнашиваются. Конструкция оборудования спроектирована таким образом, чтобы в случае утечки жидкость собиралась в бочке.

Оснащение открытой крыльчаткой. Она позволяет непрерывным потоком перекачивать жидкости вязкостью до 900 сПз (при комплектации электродвигателем мощностью 800 Вт).

Переносная конструкция, удобная в монтаже и демонтаже.

Длина погружной трубы может составлять 900 или 1200 мм.

Возможность регулировки производительности (для моделей с пневматическим приводом).

Широкий выбор модификаций для возможности оптимального выбора оборудования по химической совместимости с агрессивными веществами.

Устройство бочкового насоса

Бочковые перекачивающие насосы состоят из погружной трубы, на конце которой находится крыльчатка, прикрепленная к ведущему валу, соединенному с насосом посредством удобного зажимного кольца, в то время как передача осуществляется посредством карданной муфты.

A - карданная муфта

B - установочное кольцо двигателя

C - подшипник

D - нагнетательный канал

E - погружная труба

F - втулка из ПТФЭ

G - крыльчатка

H - отверстие забора

I - вал

Принцип работы бочкового насоса

Крыльчатка жестко закреплена с валом и соединена с электро- или пневмодвигателем посредством соединительной муфты, которая и приводит ее во вращение, создавая при этом центробежный эффект.

Установка бочкового насоса

Ось бочкового перекачивающего насоса серии TR при установке должна располагаться исключительно в вертикальном положении; насос должен быть погружен в емкость, работая исключительно в присутствии жидкости; работа «на сухую» или наличие воздушных пузырей может повредить внутреннюю втулку.

ВАЖНО!

Работа бочкового насоса «на сухую» или наличие воздушных пузырей может повредить внутреннюю втулку!

Химическая совместимость бочковых насосов

Для правильного выбора перекачивающего бочкового насоса, а также для его надежной работы и химической совместимости в агрессивной среде, Вам потребуется определить тип перекачивающей жидкости или реагента, температурный диапазон эксплуатации и область применения. В нижеуказанной таблице приведены некоторые примеры наиболее часто используемых регентов:

Реагент

PP

PVDF (Halair®)

AISI 316

PTFE (Teflon®)

PPS-V (Ryton®)

FPM (Viton®)

Ацетальдегид

A1

D

A

A

A

D

Ацетамид

A1

C

A

A

A

B

Винилацетат

B1

A2

B

A2

A1

Ацетилен

A1

A

A

A

A

A

Уксус

A

B

A

A

A

A

Ацетон

A

D

A

A

A

D

Жирные кислоты

A

A

A

A

A

Расшифровка значений:

A = превосходный

B = хороший

C = небольшой, не рекомендованно

D = низкий, не рекомендованно

- = нет информации

1 = удовлетворительно до 22°C (72°F)

2 = удовлетворительно до 48°C (120°F)

Расшифровка сокращений:

PP - полипропилен

PVDF (Halair®) - поливинилденфторид

AISI 316 - н/ст AISI 316

PTFE (Teflon®) - Тефлон

PPS-VC (Ryton®) - сульфид полифенилена

FPM (Viton®) - Витон

ВАЖНО!

Для правильного подбора материалов проточной части бочкового насоса проконсультируйтесь с нашими специалистами. Или заполните опросный лист по подбору бочковых перекачивающих насосов.

Расшифровка кода бочковых насосов TR

ПРИМЕР код (артикул): TRP1200EL

Состав: бочковой насос серии TR + исполнение корпуса ПП + длина погружной трубы 1200 мм + электродвигатель (см. таблицу ниже)

TR модель насоса
P корпус насоса
1200 длина погружной части
N электродвигатель

* Стандартный однофазный двигатель с евронапряжением 230/400V 50/60 Hz

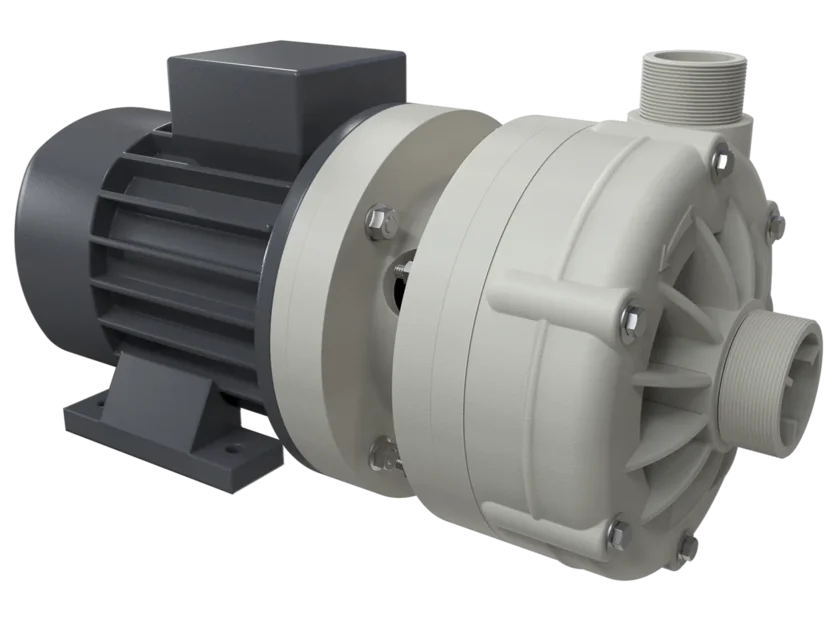

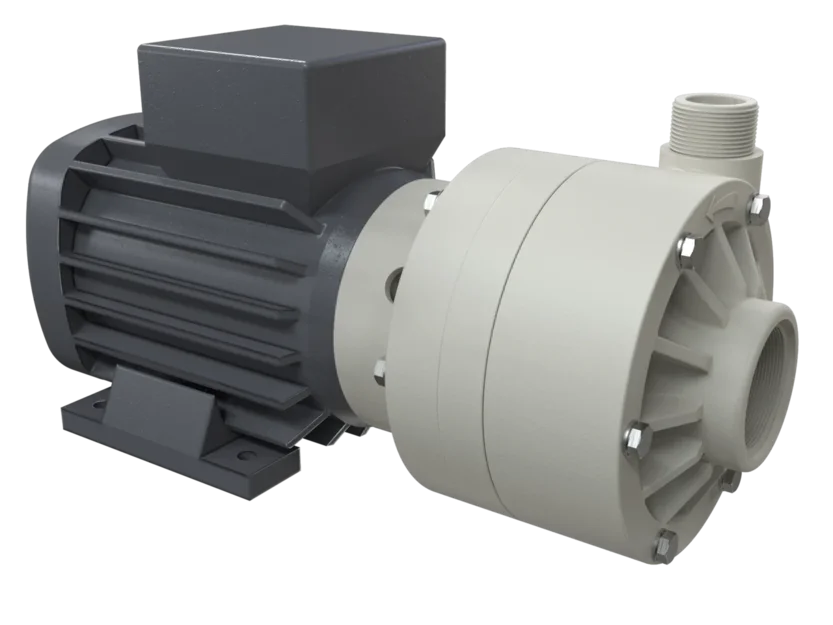

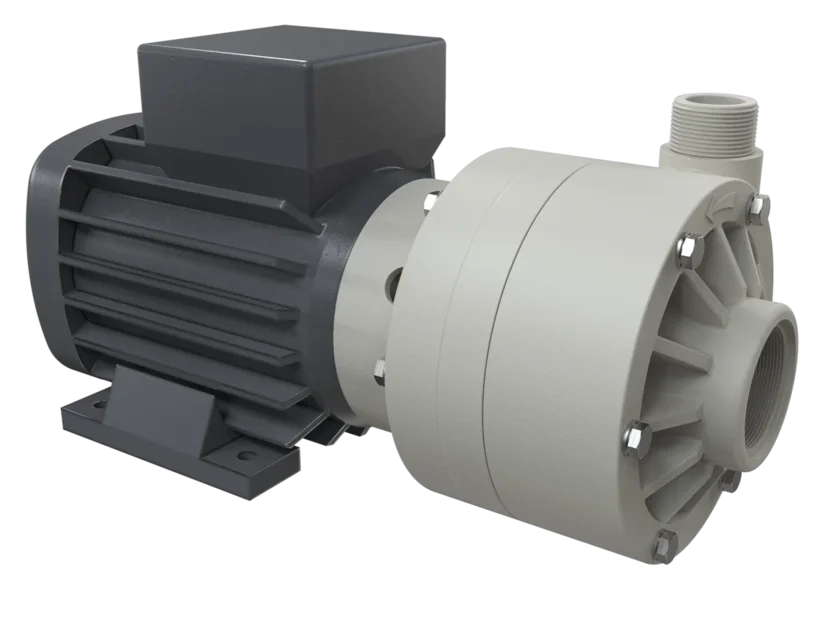

Насосы центробежного типа предназначены для перекачивания различных жидкостей, в том числе агрессивных и коррозионных. Устройства производятся с использованием инновационных технологий и высококачественных материалов. Продукция компании DEBEM сертифицирована в соответствии с европейскими и российскими стандартами.

Химические центробежные насосы серии МВ отличаются мощностью электродвигателя от 0,37 до 11 кВт и производительностью от 6 до 75 м3/час. Завод-изготовитель предлагает достаточно широкий выбор материалов, из которых изготавливается корпус устройства. Производитель предлагает две основные модификации в исполнении проточной части: из полипропилена и поливинилиденфторида. Данные варианты изготовления наиболее популярны в различных химических производствах благодаря своей химстойкости. Это позволяет подобрать центробежный химический насос под конкретную задачу заказчика, с учетом химической совместимости оборудования с перекачиваемой средой.

Основные особенности химических центробежных насосов

Отличительные черты

варианты исполнения: полипропилен (PP), поливинилденфторид (PVDF);

положительная эксплуатационная высота всасывания;

механическое манжетное или сильфонное уплотнения;

без сварных соединений;

может использоваться с особо загрязненными жидкостями (уплотнение TS);

высокая производительность: от 6 до 75 м3/ч;

удобство в техническом обслуживании и замене комплектующих;

низкая стоимость запчастей;

Устройство горизонтального центробежного насоса

Центробежные насосы серии MB изготовлены из полимера, состоят из прочного корпуса и цевочного колеса со смотровым окном, предназначенным для крепления электродвигателя и проверки механического уплотнения. Вал насоса, на котором закреплено рабочее колесо открытого типа (крыльчатка), составляет одно целое с валом электродвигателя. На обратной стороне крыльчатки, расположено механическое уплотнение вала.

A - электродвигатель.

B - цевочное колесо.

C - механическое уплотнение.

D - крыльчатка.

E - канал (отверстие) нагнетания.

F - канал (отверстие) всасывания.

Принцип работы

Рабочее колесо (крыльчатка), составляющее одно целое с валом и электродвигателем с прямым приводом, вращается с установленной скоростью и, создавая центробежную силу, обеспечивает всасывание жидкости через расположенный в центре патрубок забора, а подачу через выпускной патрубок.

TL - Манжетное уплотнение.

A – Керамическая втулка.

B – Уплотнительное кольцо.

C – Распорка втулки.

D – Уплотнение.

E – Опорный фланец уплотнения.


TS – Сильфонное уплотнение.

A – Сильфон.

B – Подвижное уплотнительное кольцо.

C – Неподвижное уплотнительное кольцо.

D – Пружина.

E – Шайба.

F – Пружинное кольцо.

G – Опорный фланец уплотнения.

Установка центробежного насоса

Ось при установке должна располагаться исключительно горизонтальным образом, а высота столба жидкости находиться над всасывающим патрубком насоса.

Необходимо использовать специальные приспособления для предотвращения работы насоса всухую, образования вихрей и возможного отсоса воздуха.

ВАЖНО!

Горизонтальные центробежные насосы DEBEM серии MB должны работать исключительно под напором, с полностью заполненной проточной частью; работа насоса всухую или наличие воздушных пузырей может повредить механическое уплотнение!

Химическая совместимость мембранных насосов DEBEM

Тип жидкости, температура и эксплуатационная среда являются важными факторами, которые должны учитываться для правильного выбора материалов насоса и определения их химической совместимости. В нижеследующей таблице приведены некоторые примеры:

Реагент

PP

PVDF (Halair®)

EPDM (Dutral®)

FPM (Viton®)

Ацетальдегид

A1

D

A

D

Ацетамид

A1

C

A

B

Винилацетат

B1

A2

B2

A1

Ацетилен

A1

A

A

A

Уксус

A

B

A

A

Ацетон

A

D

A

D

Жирные кислоты

A

A

D

A

Расшифровка значений:

A = превосходный

B = хороший

C = небольшой, не рекомендованно

D = низкий, не рекомендованно

- = нет информации

1 = удовлетворительно до 22°C (72°F)

2 = удовлетворительно до 48°C (120°F)

Расшифровка сокращений:

PP - полипропилен

PVDF (Halair®) - поливинилденфторид

EPDM (Dutral®) - Дютрал

FPM (Viton®) - Витон

ВАЖНО!

Для правильного подбора материалов проточной части насоса проконсультируйтесь с нашими специалистами. Или заполните опросный лист по подбору центробежных насосов.

Расшифровка кода горизонтальных центробежных насосов серии MB

ПРИМЕР насос MB 80 код (артикул): МB80PTLVN

Состав: горизонтальный центробежный насос модель MB 80 + исполнение корпуса ПП + манжетное уплотнение Viton + стандартный трехфазный двигатель (см. таблицу ниже)

MB80 модель насоса
P корпус насоса
TLV тип уплотнения
N электродвигатель

* Стандартный трехфазный асинхронный (2-полюсный) двигатель с евронапряжением 230/400V 50 Hz

Центробежные насосы серии MB с фланцевыми соединениями

Фланцевые соединения Для подсоединения горизонтального центробежного насоса серии MB к системе трубопроводов вы можете заказать дополнительно поставку насоса с фланцевыми соединениями различных размеров.
 Подробнее о фланцах для центробежных насосов MB >>

Предварительные фильтры для насосов Для защиты от взвешенных твердых частиц, волокон, водорослей и прочих инородных тел, на всасывающем канале насосов устанавливают предварительные фильтры, конструкция фильтра не вызывает чрезмерных потерь напора.
 Подробнее о префильтрах для центробежных насосов MB >>

При возникновении трудностей с выбором насоса заполните опросной лист и наши специалисты помогут подобрать насос по техническим характеристикам.
