DM 10

DM 10

DM 10

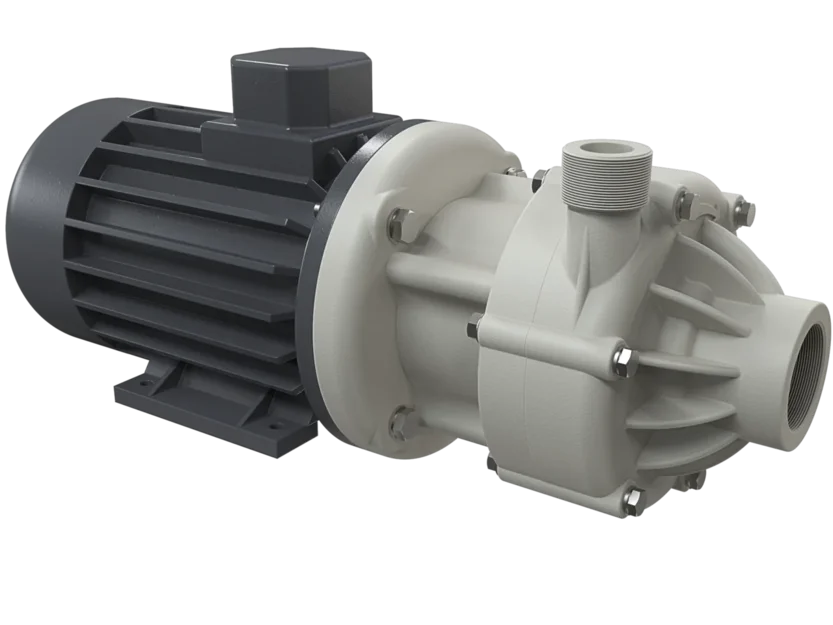

Химический центробежный насос с приводом через магнитную муфту DM 10

Max. производительность – до 13 м3/ч
Высота напора – до 14 м
Варианты исполнения проточной части: PP – PVDF

Оставить заявку

Основные возможности центробежного насоса с магнитной муфтой DM 10


Варианты исполнения
Оставить заявку
Оставить заявку
Типовые конфигурации

DM 10 (0,55 кВт)

PP-VITON

DM10P-SV1BE071

DM 10 (0,55 кВт)

PP-EPDM

DM10P-SD1BE071

DM 10 (0,75 кВт)

PP-VITON

DM10P-SV1BE080

DM 10 (0,75 кВт)

PP-EPDM

DM10P-SD1BE080

DM 10 (0,55 кВт)

PVDF-VITON

DM10FCSV1BE071

DM 10 (0,55 кВт)

PVDF-EPDM

DM10FCSD1BE071

DM 10 (0,75 кВт)

PVDF-VITON

DM10FCSV1BE080

DM 10 (0,75 кВт)

PVDF-EPDM

DM10FCSD1BE080

Расшифровка сокращений
PP – полипропилен
PVDF – поливинилденфторид (PVDF армированный углеродным волокном CF)
Технические характеристики

Подсоединение забора

G 1 1/2” F или фланец DN 40

Подсоединение сброса

G 1” M или фланец DN 25

Макс. производительность1

13 м3/ч

Макс. высота напора1

14 м

Макс. диаметр твёрдых частиц

0 мм

Макс. вязкость перекачиваемой жидкости

150 сПз

Макс. уровень шума

52 дБ

Материал исполнения

PP

PVDF

Макс. температура жидкости

65°C

95°C

Вес нетто / брутто2, кг

0,55 кВт

8,6/16,6

9/17

0,75 кВт

10,6/21,6

11/22

Размер упаковки3, см

0,55 кВт

47x23x35 Д

47x23x35 Д

0,75 кВт

55x29x41 Д

55x29x41 Д

1 Графики производительности и значения эксплуатационных показателей приведены на основании тестов, полученных на воде, при установке насоса ниже уровня воды и свободным выходным отверстием, при температуре 20°С и могут отличаться в зависимости от материала исполнения насоса
2 Приведены средние значения для веса брутто
3 Тип упаковки: где Д – деревянная тара, ящик
Технические характеристики электродвигателя

Типоразмер двигателя

IEC 71 / IEC 80

Мощность

0,55 кВт / 0,75 кВт

Напряжение

230/400В - 50/60 Гц, 3 фазы*, 2900 об/мин, 2 полюса

Класс энергоэффективности

IE3

Класс изоляции

F

Класс пылевлагозащиты

IP55

Температура окружающей среды

- 30°C + 45°C

* - однофазное исполнение по дополнительному запросу

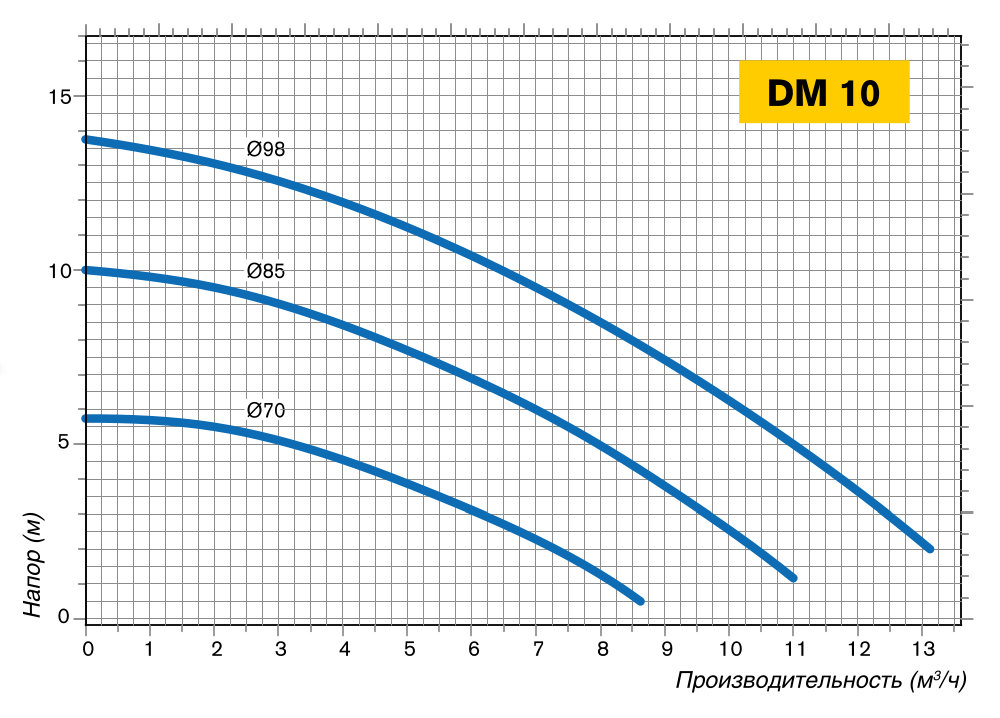

График производительности насоса
График производительности насоса DM 10

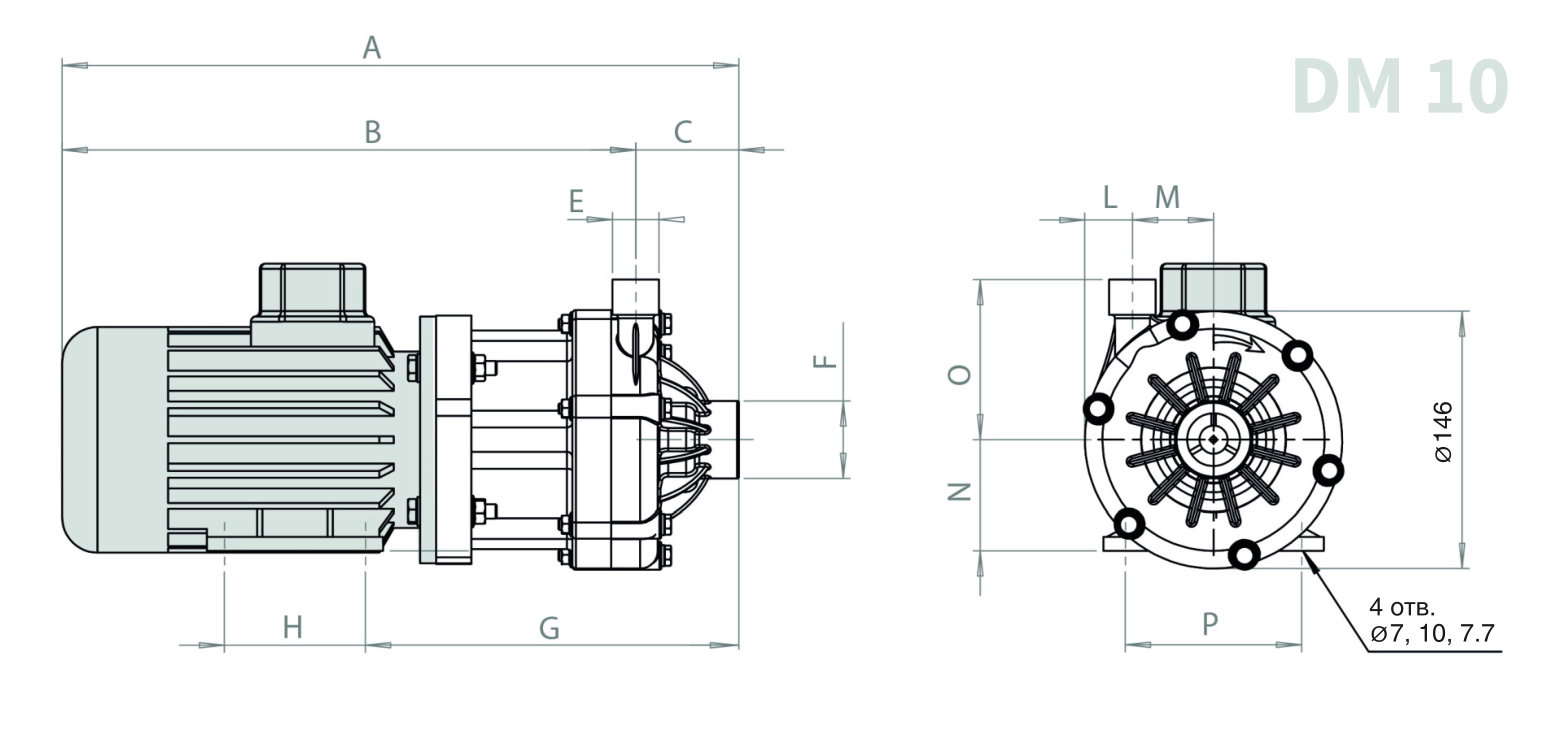

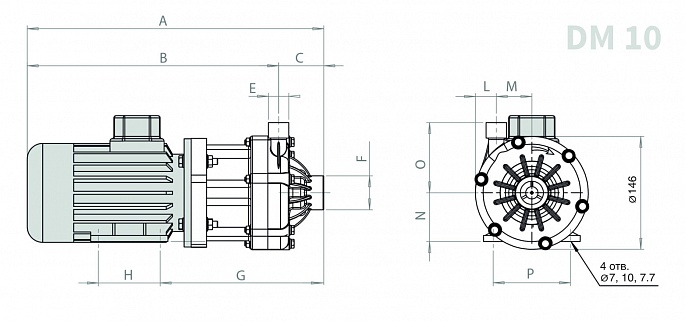

Внешние и установочные размеры (мм)
Внешние и установочные размеры DM 10

A*

B*

C

E

F

G

H

L

M

N

O

P

0,55 кВт

417

349

68

G 1” M

G 1 1/2” F

229

90

25

47

71

91

112

0,75 кВт

459

391

68

G 1” M

G 1 1/2” F

346

100

25

47

80

91

125

* данные размеры могут отличаться от приведенных
