Мембранные пневматические насосы

Мембранные пневматические насосы

Пневматические насосы MIDGETBOX MIDGETBOX
Производительность 5 л/мин
Напор 70 м
Материалы PP
Подробнее
Пневматические насосы CUBIC 15 CUBIC 15
Производительность 17 л/мин
Напор 70 м
Материалы PP, ECTFE
Подробнее
Пневматические насосы MICROBOXER MICROBOXER
Производительность 30 л/мин
Напор 70 м
Материалы PP, PVDF, Alu, AISI 316
Подробнее
Пневматические насосы MINIBOXER MINIBOXER
Производительность 50 л/мин
Напор 70 м
Материалы PP, ECTFE, AISI 316
Подробнее
Пневматические насосы BOXER 50 BOXER 50
Производительность 50 л/мин
Напор 70 м
Материалы Alu
Подробнее
Пневматические насосы BOXER 81 BOXER 81
Производительность 100 л/мин
Напор 70 м
Материалы PP
Подробнее
Пневматические насосы BOXER 100 BOXER 100
Производительность 150 л/мин
Напор 70 м
Материалы PP, PVDF
Подробнее
Пневматические насосы BOXER 150 BOXER 150
Производительность 220 л/мин
Напор 70 м
Материалы PP, PVDF, Alu, AISI
Подробнее
Пневматические насосы BOXER 251 BOXER 251
Производительность 340 л/мин
Напор 70 м
Материалы Alu, AISI 316
Подробнее
Пневматические насосы BOXER 502 BOXER 502
Производительность 650 л/мин
Напор 70 м
Материалы Alu
Подробнее
Пневматические насосы BOXER 503 BOXER 503
Производительность 850 л/мин
Напор 70 м
Материалы AISI 316
Подробнее
Пневматические насосы BOXER 15 BOXER 15
Производительность 17 л/мин
Напор 80 м
Материалы PP, PVDF, Alu
Подробнее

Пневматические насосы серий Cubic и Boxer сочетают отличные рабочие характеристики и мощь, делающие их идеальными агрегатами для перекачки жидкостей с высокой вязкостью до 50 000 сПз (при 20 °C) даже при наличии в них взвешенных твердых частиц.

Пневматические насосы с мембраной самозакачиваются даже при значительной высоте всасывания. Отличаются точной настройкой производительности без потери давления. Могут работать без повреждений в «сухом режиме».

Большой выбор материалов комплектующих частей для пневматических насосов позволяет обеспечить полную химическую совместимость с жидкостью и/или окружающей средой, с учетом необходимой температуры. Устройство насосов серий Cubic и Boxer обуславливает их применение в таких тяжелых условиях, как повышенная влажность и взрывоопасная среда (сертификация ATEX).

Оставить заявку

Отличительные черты

варианты исполнения: полипропилен (PP), поливинилиденфторид (PVDF)/ этиленхлортрифторэтилен (ECTFE), алюминий (ALU) и н/ст AISI 31;

возможность эксплуатации во взрывоопасных средах (сертификация ATEX, зоны 1-2);

регулируемая производительность и эксплуатационная высота всасывания, точная настройка скорости при постоянном давлении;

возможность двойной обвязки (по два всасывающих и напорных трубопровода).

Устройство

Устройство пневматического мембранного насоса

Пневматические насосы Debem состоят из коаксиального пневматического агрегата, расположенного по центру, с мембранами нового поколения, присоединенными к валу. С двух сторон корпуса расположены шаровые клапаны и соответствующие седла на всасывающем и выпускном патрубках.

A - шаровые клапаны

B - насосная камера

C1 - внешняя мембрана

C2 - внутренняя мембрана

D - коллектор забора

E - коллектор сброса

F - пневмодвигатель

Принцип работы

Принцип работы Принцип работы мембранного пневматического насоса

Сжатый воздух из коаксиального теплообменника (А), который поступает через одну из двух мембран, сжимает и выталкивает перекачиваемый продукт через выпускной патрубок (В). Всасывание жидкости происходит в результате пониженного давления, которое создает мембрана, расположенная напротив (С) и составляющая с валом коаксиального агрегата единое целое. После каждого колебания пневматический коаксиальный теплообменник направляет сжатый воздух к противоположной мембране, а затем цикл повторяется.

Подробнее о работе пневматического насоса »

Коаксиальный пневматический теплообменник

Коаксиальный пневматический теплообменник

Сердцем мембранных насосов является пневматический теплообменник, специально разработанный и усовершенствованный революционным образом фирмой Debem, которая запатентовала надежную и износостойкую систему.

Данный пневматический насос посредством сжатого воздуха изменяет равенство давлений мембран благодаря системе предотвращения остановок, обеспечивающей работу в критических условиях.

Мембраны DEBEM

Мембраны DEBEM

Мембраны являются элементом, в наибольшей степени подверженным износу и испытывающим давление во время всасывания и подачи реагента. Они должны противостоять мощному химическому воздействию и высоким температурам. Вследствие этого их правильная оценка и выбор имеют первостепенное значение для долговечности, оптимизации инвестиционных решений и эксплуатационных издержек.

Благодаря современной постановке дела в области проектно-конструкторских работ, самостоятельно проводимым тестам на испытание пределов прочности и глубокому анализу результатов, компания DEBEM разработала новое поколение долговечных мембран LONG LIFE для пневматических насосов. Их форма и размер обеспечивают наибольшую рабочую поверхность и улучшенное перераспределение нагрузки, что сводит давление на конструкцию и износ к минимуму.

Резиновые мембраны
Резиновая мембрана NBR Резиновая мембрана EPDM

Мембраны произведены из резиновых компонентов со специальными добавками, которые улучшают химические свойства, а также механические характеристики гибкости и прочности. С обратной стороны расположена нейлоновая ткань, которая улучшает распределение нагрузок.

NBR: недорогая и подходящая для перекачки жидкостей с содержанием нефти и масел

EPDM: хорошая устойчивость к кислотам, высокая сопротивляемость к щелочным средам и изнашиванию, а также гибкость даже в условиях низких температур.

Основные типы установки для Cubic и Boxer

Пневматические мембранные насосы DEBEM должны крепиться болтами горизонтально к полу или отверстиям, предусмотренным для вала теплообменника, расположенного горизонтально:

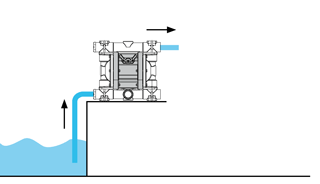

режим самозакачивания реагента (Max. вязкость 10 000 сПз при 20 °C);

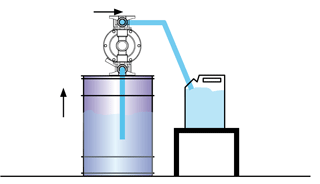

работа в качестве бочкового насоса (Max. вязкость 10 000 сПз при 20 °C);

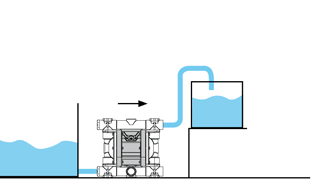

положительная высота всасывания реагента (Max. вязкость 50 000 сПз при 20 °C);

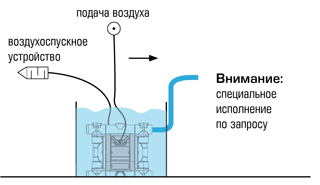

полное погружение в перекачиваемую среду (Max. вязкость 50 000 сПз при 20 °C) — по запросу;

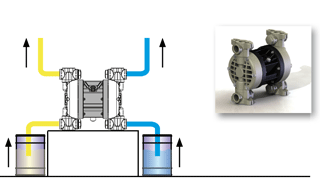

сдвоенный вариант всасывающего и выпускного коллектора (Max. вязкость 50 000 сПз при 20 °C);

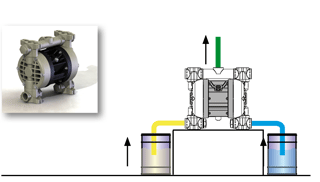

двойной заборный коллектор (Max. вязкость 50 000 сПз при 20 °C).

Химическая совместимость пневматических насосов

Для правильного выбора перекачивающего пневматического насоса, а также для его надежной работы и химической совместимости в агрессивной среде, потребуется определить тип перекачивающей жидкости или реагента, температурный диапазон эксплуатации и область применения. В нижеуказанной таблице приведены примеры часто используемых регентов:

Реагент

PP

PVDF

ALU

AISI 316

NBR

EPDM

PU

PTFE

PPS-V

FPM

SAN

PE-UHMW

Ацетальдегид

A1

D

B

A

D

A

A

A

D

B

Ацетамид

A1

C

A

A

A

A

A

A

B

Винилацетат

B1

A2

A1

B

D

B2

A2

A1

D

Ацетилен

A1

A

A

A

B

A

D

A

A

A

Уксус

A

B

D

A

B

A

D

A

A

A

A

Ацетон

A

D

A

A

D

A

D

A

A

D

A1

A2

Жирные кислоты

A

A

A

A

B

D

D

A

A

D

A

Расшифровка значений:

A = превосходн

B = хорош

C = небольшой, не рекомендован

D = низкий, не рекомендован

Расшифровка сокращений:

PP - полипропил

PVDF (Halair®) - поливинилденфтор

ALU - алюмин

AISI - н/ст AISI 3

Нужна помощь в выборе? Для правильного подбора материалов проточной части насоса проконсультируйтесь с нашими специалистами.

Проконсультироваться

Расшифровка кода серий CUBIC & BOXER

ПРИМЕР насос BOXER 81 код (артикул): B81PDTAPDXC

Состав: насос Boxer 81 + исполнение корпуса ПП + внутренняя воздушная мембрана EPDM + внешняя (в контакте с реагентом) мембрана PTFE + шаровые клапана из н/ст 316 + седло клапана ПП + прокладки и уплотнения из EPDM + сдвоенный коллектор + защищенное исполнение (см. таблицу ниже).

B81PDTAPDXC
B81 модель насоса
P корпус насоса
D внутренняя мембрана
T внешняя мембрана
A шаровые клапана
P седло клапана
D уплотнения
X сдвоенный коллектор
C защищенное исполнение

Сводная таблица технических характеристик мембранных насосов
Модель мембранного насоса MidgetBox Cubic 15 MicroBoxer MiniBoxer Boxer 50 Boxer 80
Отверстия забора/сброса G 1/4" G 3/8" G 1/2" G 1/2" G 1/2" G 1"
Отверстие для подачи воздуха G 1/8" G 3/8" G 1/4" G 1/2" G 1/2" G 1/2"
Max. высота забора в сухом состоянии, м 3 3 5 5 5 5
Max. производительность, л/мин 5 17 30 50 50 90
Max. напор, м 70 70 70 70 70 70
Max. допустимое входное давление воздуха, бар 7 7 7 7 7 7
Max. диаметр твёрдых частиц, мм 0,5 2 3 4 4
Вес нетто PP, кг 0,5 1,0 1,6 3,6
Вес нетто PVDF (*ECTFE), кг 1,5* 1,9 4,2
Вес нетто Alu, кг 4,0
Вес нетто AISI 316, кг 6,5 10,5
Материалы исполнения насоса PP PP
ECTFE
PP, PVDF
Alu, AISI 316
PP, ECTFE
AISI 316
Alu AISI 316
Модель мембранного насоса Boxer 81 Boxer 100 Boxer 150 Boxer 250 Boxer 251 Boxer 502 Boxer 503
Отверстия забора/сброса G 1" G 1" G 1 1/4" G 1 1/2" G 1 1/2" G 2" G 3"
Отверстие для подачи воздуха G 1/2" G 1/2" G 1/2" G 1/2" G 1/2" G 1/2" G 1/2"
Max. высота забора в сухом состоянии, м 6 5 5 5 6 4 5
Max. производительность, л/мин 100 150 220 340 340 650 850
Max. напор, м 70 70 70 70 70 70 70
Max. допустимое входное давление воздуха, бар 7 7 7 7 7 7 7
Max. диаметр твёрдых частиц, мм 4 4 5 6 6 8 10
Вес нетто PP, кг 5,0 7,5 12 16 54 56
Вес нетто PVDF, кг 6,5 8,5 14 20 65 67
Вес нетто Alu, кг 6,5 8,2 16 21
Вес нетто AISI 316, кг 11 21 32 49
Материалы исполнения насоса PP PP
PVDF
PP, PVDF
Alu, AISI
PP, PVDF
AISI 316
Alu,
AISI 316
Alu AISI 316
