Бочковые насосы (пневматические)



Компания DEBEM SRL является одним из ведущих европейских производителей насосного оборудования. Продукция данной марки отличается инновационной конструкцией и выпускается из самых современных материалов и комплектующих. У нас можно приобрести пневматические насосы для бочек серии TR-PN. Они представляют собой малогабаритные установки, которые позволяют быстро перекачивать из резервуаров и емкостей различные жидкости, в том числе агрессивные.

Насосы оснащены пневматическим приводом, обеспечивающим непрерывное перекачивание жидкостей вязкостью до 600 сПз. При этом производительность оборудования может доходить до 90 л/мин. Устройства характеризуются оптимальным соотношением цены и качества и высокой энергоэффективностью.

Особенности бочковых пневматических насосов DEBEM

  • Погружная часть насоса может быть выполнена из различных материалов – полипропилена (ПП), поливинилиденфторида (PVDF), или из нержавеющей стали марки AISI 316. Это позволяет выбрать оптимальную модель оборудования в зависимости от типа перекачиваемой жидкости и условий работы.
  • В конструкции насоса отсутствует торцевое уплотнение – элемент, который быстро выходит из строя. Это обеспечивает высокую надежность оборудования. При этом в случае утечки конструкция гарантирует, что вся жидкость будет собрана в емкости.
  • Возможна регулировка производительности.
  • Насос допускает работу с коррозионными и агрессивными средами. В зависимости от материала, из которого выполнена погружная проточная часть (труба), насос может перекачивать ацетон, жирные кислоты, ацетилен, винилацетат, уксус и другие реагенты.
  • Компактная конструкция, которая отличается удобством монтажа, демонтажа и переноски.
  • Погружная часть длиной 900 или 1200 мм.

Важно помнить, что работа насоса для бочек возможна только в присутствии жидкости. Попадание воздуха в устройство может вывести из строя внутреннюю втулку.

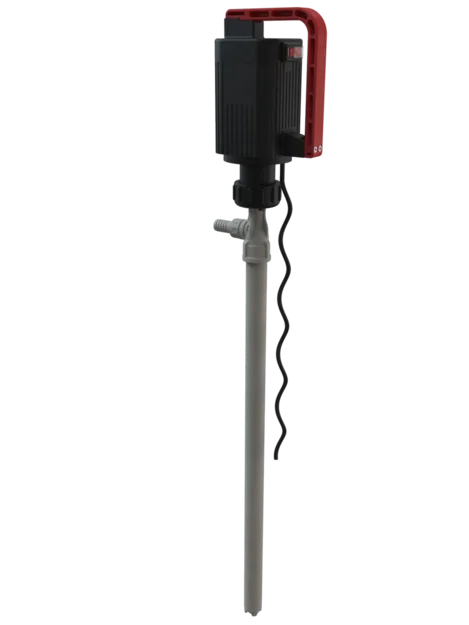

Бочковой пневматический
насос серии TR – PN

Производительность бочкового насоса – до 90 л/мин
Длина погружной части: 900 – 1200 мм
Конструктивные материалы: PP – PVDF – AISI 316



Особенности пневматического бочкового насоса TR – PN

различные варианты исполнения погружной части насоса: полипропилен (PP), поливинилденфторид (PVDF), н/ст AISI 316
полная взаимозаменяемость: электродвигатель или пневмодвигатель
Max. производительность до 90 л/мин
регулируемая производительность насоса
работа с коррозийными и вязкими жидкостями до 600 Спз
длина погружной части: 900 мм или 1200 мм
отсутствие внутренних уплотнений
переносной, с возможностью легкого демонтажа
наилучшее соотношение по показателю цена - качество

  Технические характеристики насоса
Модель насоса TR P – PN TR F – PN TR A – PN
Исполнение погружной части насоса PP PVDF AISI 316
Погружная часть насоса (труба), мм Ø 42.4 Ø 40 Ø 42.4
Длина погружной части насоса, мм 900/1200
Выходной патрубок, мм Ø 25 Ø 25 Ø 25
Производительность насоса 80 л/мин
Мощность пневмодвигателя 0,33 лс (HP) – 7 бар
Материал вала HASTELLOY HASTELLOY AISI 316
Материал втулки PTFE PTFE PTFE
Материал крыльчатки ECTFE ECTFE ECTFE
Материал заборного отверстия PP ECTFE ECTFE
Материал внутренних частей PP + PTFE PVDF + PTFE PTFE + PPS-V
Вязкость 600 сПЗ
Max.температура 60 95 95
Общий вес, кг8 2.5 - 2.4 2.8 - 3.0 5.4 - 5.5



Смотрите также:

 устройство пневматического бочкового насоса
 установка бочковых насосов Debem
 химическая совместимость бочковых насосов

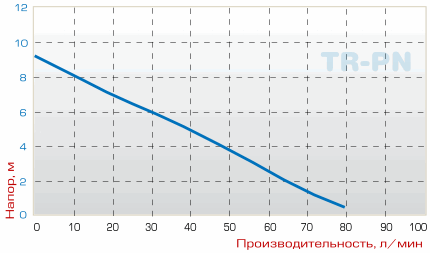

  Кривая производительности насоса

Кривая перекачивающего бочкового насоса с пневмодвигателем TR-PN

* Значения эксплуатационных показателей и кривые производительности относятся к насосам со свободным нагнетающим отверстием, с водой при 20°C.


В помощь:

 расшифровка кода бочковых насосов серии TR
 бочковые насосы Debem серии TR - сводная таблица

  Варианты исполнения

Насос бочковой пневматический Debem TR P-PN PP

Насос бочковой пневматический Debem TR F-PN PVDF

Насос бочковой пневматический Debem TR A-PN aisi 316



Расшифровка сокращений:

PP - полипропилен
PVDF - поливинилденфторид
AISI 316 – н/ст AISI 316

  Варианты установки

Варианты установки бочковых насосов

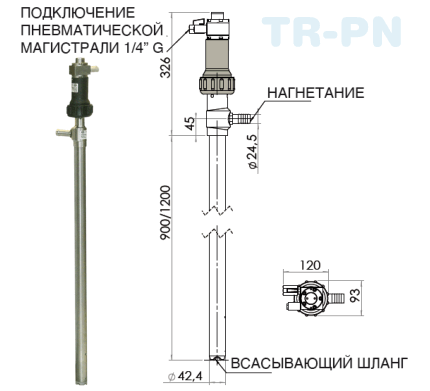

  Внешние размеры (мм)

Внешние размеры пневматического бочкового насосоа TR - PN

* Приведенные значения являются приблизительными и ориентировочными. Для уточнения точных размеров электрических бочковых насосов, смотрите инструкцию по установке и эксплуатации.
  Документация
Инструкция по эксплуатации Насос
бочковой
пневматический
серии TR-PN

техническая
спецификация

Инструкция по эксплуатации Насос
бочковой
пневматический
серии TR-PN

инструкция по
эксплуатации

Инструкция по эксплуатации

Каталог
бочковые
насосы Debem
серии TR



Рекомендуемые аксессуары к бочковым насосам

Шланг армированный ПВХ
Раздаточный пистолет
Расходомеры жидкости
Предварительные сетчатые фильтры
Хомуты, быстрозажимные муфты
Шланги армированные Пистолеты раздаточные Расходомеры Сетчатые фильтры Хомуты, муфты
